Sisäpihan sisäänkäynnin valaistus ja turvallisuus: Kuinka parantaa yönäkyvyyttä?

Kerrosvalaistus 50–100 luksia on turvallisten sisäpihan sisäänkäyntien perusta

Yönäkyvyyden ja sisäpihan sisäänkäynnin turvallisuuden parantamiseksi mielekkäästi asenna kerroksellinen valaistus, joka ylläpitää 50–100 luksia sisäänkäynnin pinnalla, yhdistettynä liikkeellä aktivoituun korostusvalaistukseen kehävyöhykkeille. Illuminating Engineering Societyn (IES) tutkimus vahvistaa, että hyvin valaistut sisäänkäynnit vähentävät havaittua rikollisuuden mahdollisuutta, ja tutkimukset osoittavat kiinteistöjä, joissa on riittävä ulkovalaistuskokemus. jopa 39 % vähemmän yöaikaisia tunkeutumistapauksia huonosti valaistuihin vastaaviin verrattuna.

Yksi kattovalaisin harvoin riittää. Tehokas sisäpihan sisäänkäynnin valaistus yhdistää ensisijaisen ylä- tai seinään asennetun lähteen yleisvalaistukseen, maanpinnan polkuvalot turvallista jalansijaa varten ja liikkeen laukaisevat kohdevalot ympärysmittatietoisuutta varten. Älykkäillä ohjaimilla ja asianmukaisilla värilämpötilavalinnoilla integroituna tämä kerrostettu järjestelmä tarjoaa sekä toiminnallisen näkyvyyden että visuaalisen pelotteen, jota passiivinen valaistus ei yksinään voi saavuttaa. Alla olevissa osissa on eritelty kaikki tämän järjestelmän elementit erityisillä suosituksilla.

Sisäpihan sisäänkäynnin valaistuksen Lumen- ja Lux-vaatimusten ymmärtäminen

Ennen kuin valitset valaisimia, luumenien ja luksien välisen eron ymmärtäminen estää yleisimmän valaistuksen suunnitteluvirheen – polttimoiden valitsemisen tehon perusteella tärkeän pinnan valaistuksen sijaan.

• Lumenit (lm): Valaisimen kokonaisvaloteho. 10 W LED tuottaa tyypillisesti 800–1 100 lumenia. Tämä kertoo, kuinka kirkas lähde on, ei kuinka kirkas sen valaisema pinta on.
• Lux (lx): Lumenit neliömetriä kohti — todellinen valaistus työpinnalla. Tämä määrittää, näkeekö henkilö selvästi ja pystyykö valvontakamera tallentamaan käyttökelpoista materiaalia. 1 lux = 1 lumen per 1 m².
• Käänteinen neliölaki: Valaistus putoaa lähteen etäisyyden neliön verran. 3 metrin korkeudelle asennettu valaisin tuottaa vain yhdeksänosan saman valaisimen pinnan valaistuksesta 1 metrin korkeudella. Tästä syystä asennuskorkeudella on yhtä paljon merkitystä kuin valoteholla pihavalaistusta suunniteltaessa.

Alla oleva taulukko näyttää IES:n ja EN 13201:n suositellut valaistustasot eri ulkoalueille, jotka liittyvät sisäpihan sisäänkäyntiin:

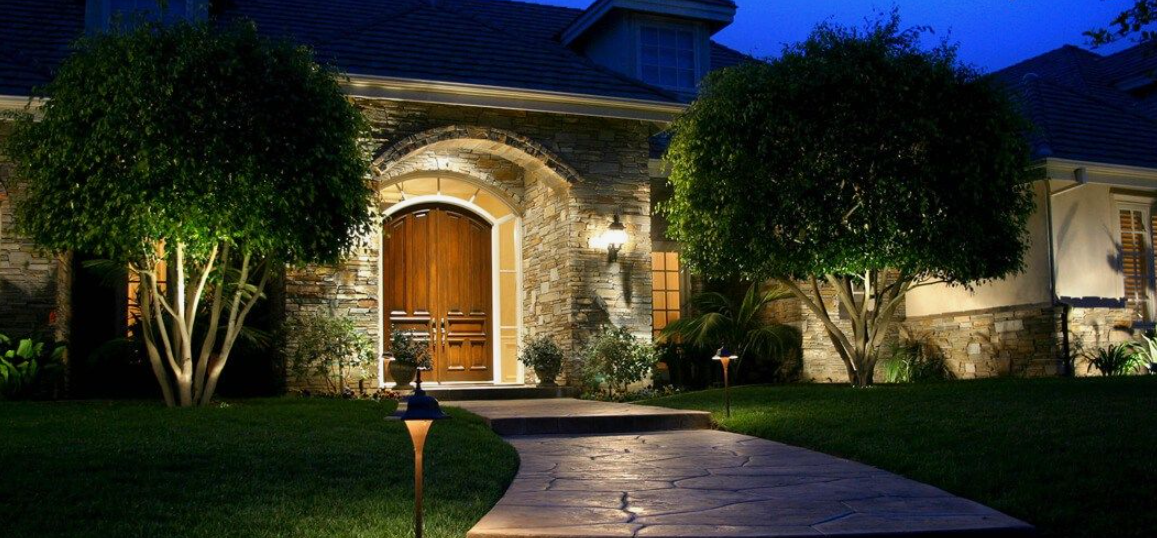

Kolmikerroksinen valaistusjärjestelmä sisäpihan sisäänkäyntiin

Ammattimaiset maisemavalaistussuunnittelijat käyttävät johdonmukaisesti kolmikerroksista lähestymistapaa sisäänkäyntialueilla. Tämän kehyksen soveltaminen sisäpihan sisäänkäyntiin tuottaa sekä paremman näkyvyyden että turvallisemman ympäristön kuin mikään yksittäinen ratkaisu:

Kerros 1 — Ambient (yleinen) valaistus

Ensisijainen valonlähde, joka valaisee sisääntuloalueen. Sisäpihan sisäänkäynnille tämä on tyypillisesti a seinään kiinnitettävä lyhty 2,5-3m korkeudella, pylväsvalaisin tai kattovalaisin jos sisäänkäynnissä on katettu holvikäytävä. Tavoiteteho: 800–1500 lumenia kompaktiin 3 × 3 metrin sisäpihan sisäänkäyntiin; 1 500–3 000 lumenia leveämmälle ajotieltä. Käytä a värilämpötila 2700K - 3000K (lämmin valkoinen) asuinpihan sisäänkäynneille – tämä luo kutsuvan ilmapiirin ja tarjoaa riittävän näkyvyyden. Kaupallisissa tai turvallisuuteen keskittyneissä sovelluksissa 4000K neutraali valkoinen parantaa kontrastia ja kasvojentunnistusta.

Taso 2 — Tehtävä (polku) Valaistus

Maan tason valaistus, joka valaisee kävelypintoja ja määrittelee polkujen ja askelmien reunat. Pollarivalot, maadoitusvalot ja portaat integroidut LED-nauhat ovat ensisijaisia ​​vaihtoehtoja. Laita pollarin valot päälle polun vuorotellen 2–3 metrin välein tasaisen pinnan valaistuksen luomiseksi ilman häikäisyä. Pihan sisäänkäynnin portaat, upotetut askelvalot jokaisessa nousuputkessa ovat sekä turvallisin että esteettisesti hienostunein vaihtoehto – tuottavat 50–100 luksia askelmalle ilman häikäisyä laskeutuville vierailijoille.

Kerros 3 — Korostus- ja turvavalaistus

Suuntavalot, jotka korostavat erityispiirteitä (porttipilarit, arkkitehtoniset elementit, istutukset) ja tarjoavat liikkeestä aktivoituvan turvareaktion. PIR (passiivinen infrapuna) valonheittimet tulee sijoittaa peittämään lähestymisalue 3–5 m sisäänkäynnin edessä ja mahdolliset sivutukipisteet. Kun nämä valaisimet laukeavat, niiden pitäisi toimia 150-300 luksia —Riittää turvakameran kasvojen tunnistamiseen jopa 5 metrin etäisyydeltä. Sisustustarkoituksiin porttipylväiden tai vierekkäisten puiden valaiseminen 5–15 watilla luo visuaalisia ankkureita, jotka määrittelevät sisäänkäynnin ja lisäävät koettua turvallisuutta ympäristön selkeyden kautta.

Parhaat valaisintyypit sisäpihan sisäänkäynnin valaistukseen: Plussat ja kompromissit

Värilämpötila ja sen vaikutus turvallisuuteen ja ilmapiiriin

Värilämpötila (kelvineinä mitattuna) vaikuttaa sekä siihen, miltä sisäänkäynti tuntuu ja kuinka hyvin turvajärjestelmät toimivat. Oikean värilämpötilan valinta on yksi vaikuttavimmista ja edullisimmista päätöksistä sisäpihan sisäänkäynnin valaistuksen suunnittelussa:

Kuva 1: Eri värilämpötilojen suhteellinen suorituskyky sisäpihan sisäänkäyntisovelluksissa

Käytännön suositus: käytä 2700K–3000K ympäristö- ja koristevalaisimiin (lyhdyt, pollarit, valot) luomaan kutsuvan kodin ilmapiirin ja 4000K mille tahansa valaisimelle, joka syöttää valvontakameraa tai peittää alueen, jossa kasvojen tunnistaminen saattaa olla tarpeen. Näiden värilämpötilojen sekoittaminen yhden sisäänkäynnin sisällä on hyväksyttävää – tärkeintä on varmistaa, että kameran peittoalueet saavat neutraalin tai viileän valkoisen valon.

Älykkäät säätimet, jotka maksimoivat turvallisuuden energiaa tuhlaamatta

Kiinteä valaistus tuhlaa energiaa ja aiheuttaa valosaastetta, joka voi itse asiassa heikentää turvallisuutta poistamalla kontrastin normaalien ja epänormaalien olosuhteiden välillä. Älykkäät ohjausjärjestelmät ratkaisevat tämän toimittamalla oikean valotason oikeaan aikaan:

Liikeaktivoidut PIR-anturit

Passiiviset infrapuna-anturit havaitsevat kehon lämmön liikkeen ja laukaisevat korkeatehoiset valonheittimet tietyn ajan (tyypillisesti 30 sekunnista 5 minuuttiin , säädettävä). Sijoita PIR-anturit peittämään tunnistusalueen alun 5-8 m ennen sisäänkäyntiä varoittaa etukäteen sen sijaan, että reagoisi vain, kun joku on jo portilla. Nykyaikaiset kaksoisteknologian PIR-anturit, jotka yhdistävät infrapunan mikroaaltotunnistukseen, vähentävät eläinten ja kasvillisuuden vääriä laukaisuja 60–80 % verrattuna yhden teknologian PIR-antureihin.

Hämärästä aamunkoittoon -valokennoohjaimet

Valokennoohjaimet kytkevät ympäristön valaistuksen automaattisesti päälle auringonlaskun aikaan ja pois päältä auringon noustessa, mikä eliminoi manuaalisen kytkennän ja varmistaa, että sisäänkäynti on aina valaistu pimeinä aikoina. Yhdistä valokennoohjaus energiatehokkuuden vuoksi himmennetään 30–50 % tehoon puolenyön jälkeen kun jalankulkijoiden aktiivisuus on vähäistä – tämä vähentää energiankulutusta 50–65 % ympäristön piirissä säilyttäen samalla riittävän varoitusvalon. Useimmat älykkäät LED-ajurit tukevat tämän lähestymistavan kanssa yhteensopivia 0–10 V tai DALI-himmennysprotokollia.

Älykkäät valaistusjärjestelmät, joissa on sovellusten ohjaus ja hälytykset

Älykkäät valaistusjärjestelmät (kuten Matter-, Zigbee- tai Z-Wave-protokollien kanssa yhteensopivat) mahdollistavat ajoituksen, himmennyksen ja kaukolaukaisun älypuhelimesta. Turvakamerajärjestelmään integroituna liike sisäänkäynnin kohdalla voi samanaikaisesti laukaista valot, käynnistää kameran tallennuksen ja lähettää push-ilmoituksen asunnonomistajan puhelimeen. Tämä integraatio muuttaa sisäpihan sisäänkäynnin valaistuksen passiivisesta turvaominaisuudesta aktiivinen turvavalvontajärjestelmä ilman älykkään ohjaimen ylittävien laitteistokustannusten nousua.

Energiatehokkuuden vertailu: LED vs. perinteiset valaistustekniikat

Uusissa sisäpihan sisäänkäynnin valaistusasennuksissa LED on ainoa tekniikka, jolla on käytännössä järkeä vuonna 2024. Suorituskykyero vanhoihin teknologioihin verrattuna on ratkaiseva kaikilla asiaankuuluvilla mittareilla:

Kuva 2: Ulkovalaistustekniikoiden suorituskyvyn vertailu keskeisten mittareiden välillä

10 W LED-lyhty, joka tuottaa 1000 lumenia, korvaa a 60W halogeeni tuottaa vastaavaa tuotantoa – 83 prosentin vähennys energiankulutuksessa. 8 tuntia yössä tämä säästää noin 35–50 dollaria per ottelu per vuosi sähkökustannuksissa (0,15 dollaria/kWh), kun taas LEDin 50 000 tunnin käyttöikä verrattuna halogeenin 2 000 tuntiin tarkoittaa 25 kertaa vähemmän lampunvaihtoja telineen käyttöiän aikana.

IP-luokitukset ja säänkestävyys: mitä jokaisen ulkovalaisimen pitää olla

Jokainen sisäpihan sisäänkäyntiin asennettu valaisin on alttiina sateelle, kosteudelle, pölylle ja mahdollisesti suoralle vesisuihkulle. IP (Ingress Protection) -luokitusjärjestelmä määrittää tarkalleen, kuinka paljon ympäristöaltistusta valaisin kestää:

• IP44: Suojattu yli 1 mm:n kiinteiltä esineiltä ja veden roiskeilta mistä tahansa suunnasta. Pienin hyväksyttävä luokitus katetulle sisäpihan sisäänkäynnille tai suojaiselle seinätelineelle. Ei sovellu altistuviin paikkoihin.
• IP54: Pölysuojattu ja roisketiivis. Soveltuu useimpiin paljaisiin seinä- ja jälkiasennettaviin sisäpihan kalusteisiin lauhkeissa ilmastoissa. Tämä on käytännöllinen vähimmäisvaatimus kaikille ulkoilmasisäänkäynnin kalusteille.
• IP65: Täysin pölytiivis ja suojattu matalapaineisilta vesisuihkuilta mistä tahansa suunnasta. Suositellaan kaikille maanpinnan kalusteille (polkuvalot, askelvalot, maapiikit) ja mitkä tahansa kalusteet ilmastossa, jossa on voimakasta sadetta tai altistuminen rannikolle.
• IP67/IP68: Vaaditaan täysin upotettaville valaisimille (vedenalaiset lampivalot, maan alapuolella olevat upotetut valaisimet alueilla, joilla vesi kerääntyy). Liialliset erittelyt useimmissa sisäpihan sisäänkäyntisovelluksissa, ellei tulva ole tunnettu riski.

Sisäpihan sisäänkäyntivalaisimiin useimmissa asuin- ja kaupallisissa sovelluksissa: määritä IP54 vähintään seinä- ja pylväsvalaisimille, IP65 kaikille maanpinnan ja porrasvalaisimille. Näiden kynnysarvojen alapuolelle luokitellut valaisimet rikkoutuvat ennenaikaisesti kosteuden sisäänpääsyn vuoksi – yleisin syy ulkovalaistuksen epäonnistumiseen kahden ensimmäisen asennuksen vuoden aikana.

Valaistuksen asettelu: Minne sijoita valaisimet maksimaalisen peiton saavuttamiseksi

Valaisimen sijoittelu määrittää, saavuttaako valaistusjärjestelmä tasaisen peiton vai luoko valopilkkuja ja tummia varjoja, jotka vähentävät sekä turvallisuutta että turvallisuutta. Seuraavat sijoitusperiaatteet pätevät useimpiin sisäpihan sisäänkäyntikokoonpanoihin:

1. Reunaa portin aukko symmetrisesti. Asenna seinälyhdyt tai pylväsvalot portin molemmille puolille yhtä korkeudelle (2,0–2,5 m) valaisemaan sisääntulopinnan ilman varjoa. Yksipuolinen kiinnitys luo puolivalaistun sisäänkäynnin, jossa on syvät varjot valaisemattomalla puolella – juuri varjovyöhykkeillä, jotka vaarantavat turvallisuuden.
2. Sijoita kattovalo suoraan kynnyksen yläpuolelle. Jos sisäänkäynnissä on yläpuolinen rakenne (kaari, pergola, katos), asenna upotettu tai riippuva valaisin suoraan portin kynnyksen yläpuolelle. Tämä valaisee sisään tulevan henkilön ja lukon/näppäimistön alaspäin ilman häikäisyä.
3. Laajenna polun valaistus 3–5 m portin yli. Valaistuksen tulee ulottua julkiselta jalkakäytävältä sisäpihan sisäänkäynnin kautta välittömään sisäpolkuun. Hyvin valaistu siirtymäalue estää hämmentävän kontrastin kirkkaan sisäänkäynnin ja välittömästi pimeän sisäpihan välillä.
4. Suuntaa turvavalonheittimet 30–45° alaspäin vaakatasosta. Tämä kulma maksimoi valaistun alueen lähestymispinnalla ja minimoi suoran häikäisyn kohti lähestyviä vierailijoita ja välttää valon pääsyn viereisiin kiinteistöihin.
5. Vältä valojen asentamista kameran näkökentän taakse. Jos turvakamera peittää sisäänkäynnin, varmista, että kameran näkökenttään ei ole asennettu valonlähdettä suoraan kohti linssiä – tämä luo objektiivin heijastuksia, jotka tekevät kuvasta hyödyttömän. Valaise kohtaus sivulta tai kameran asennon yläpuolelta.
6. Käytä ylävaloa merkitsemään sisäänkäynti kaukaa. Porttipylväiden tai viereisten puiden valaiseminen tekee sisäpihan sisäänkäynnin näkyväksi ja tunnistettavaksi 20–50 metrin etäisyydeltä – tämä on tärkeää sekä navigoinnin että mahdollisten tunkeilijoiden viestimisen kannalta, että kiinteistön raja on selkeästi määritelty ja valvottu.

Sisäpihan sisäänkäynnin valaistussovellusosuus kiinteistötyypin mukaan

Ymmärtäminen, kuinka eri kiinteistötyypit priorisoivat sisäpihan sisäänkäynnin valaistusta, auttaa kontekstualisoimaan kalusteen valinnan ja budjetin:

Kuva 3: Pihan sisäänkäyntivalaistussovellusten arvioitu jakautuminen kiinteistötyypeittäin

Usein kysyttyjä kysymyksiä sisäpihan sisäänkäynnin valaistuksesta

Kysymys 1: Kuinka monta lumenia tarvitsen sisäpihan sisäänkäyntivalaisimeen?

Vastaus riippuu asennuskorkeudesta ja sisäänkäynnin leveydestä yhden yleisnumeron sijaan. Käytännön ohjeena: tavalliselle asuinrakennuksen portille (leveys 3–4 m, kiinnitys 2,5 m korkeudella), 800–1500 lumenia tuottava ensiövalaisin riittää saavuttaaksesi 50–75 luksia sisääntulopinnalla. Jos käytät leveämpää sisäänkäyntiä ajotieltä (5–6 m) tai korkeammalle (3–4 m) asennettua valaisinta, nosta tavoite 1 500–2 500 lumeniin levitysalueen ja asennuskorkeuden kompensoimiseksi. Liikeaktivoitua suojausta varten 2 500–4 000 lumenin PIR-valonheitin sopii tavalliselle lähestymisalueelle. Jos olet epävarma, käytä ilmaista valaistuslaskentatyökalua (useimmat suuret valaisinvalmistajat tarjoavat ne verkossa) mallintaaksesi lux-tasot ennen ostamista.

Q2: Mikä on paras korkeus seinävalaisimen asentamiseen sisäpihan sisäänkäynnille?

Seinälyhdyt portin tai sisäänkäynnin vieressä, 2,0-2,5 m valmiin maanpinnan yläpuolella on tavallinen asumissuositus. Tämä korkeus pitää valonlähteen suoran silmien tason yläpuolella (vähentää häikäisyä), tarjoaa riittävän leveän kartion portin ja viereisen polun valaisemiseksi ja mahdollistaa valaisimen saavuttamisen polttimon vaihtoa varten ilman erikoislaitteita. Suuremmille ja tehokkaammille valaisimille (post-top-lyhdyt, kaupalliset seinäpakkaukset) 3,0–4,0 m on sopiva jakaa suuremman valotehon laajemmalle alueelle. Turvavalonheittimet tulee asentaa 3,0–5,0 m:n kulmaan alaspäin 30–45° kohti lähestymisaluetta.

Q3: Tarjoavatko aurinkoenergialla toimivat valot riittävän turvan sisäpihan sisäänkäynnissä?

Aurinkolamput sopivat polkuvalaistus ja koristeellinen korostusvalaistus sisäpihan sisäänkäynneissä, mutta niillä on merkittäviä rajoituksia turvallisuuden kannalta kriittisissä sovelluksissa. Tärkeimmät rajoitukset ovat: akun kapasiteetti rajoittaa jatkuvaa korkean tehon toimintaa pitkien talviöiden aikana; teho putoaa 40–70 % pilvisinä päivinä ennen kuin ottelua tarvitaan sinä yönä; ja useimmat aurinkovalaisimet eivät kestä tehokkaan PIR-valonheittimen vaatimaa 1 500–4 000 lumenia yli 1–2 aktivointijaksoa yötä kohti. Luotettava turvavalaistus sisäpihan sisäänkäynnissä, langallisia LED-valaisimia suositellaan ensisijaiselle ja suojakerrokselle, aurinkoenergia on varattu lisäpolkumerkitsijöille tai koristeellisille ominaisuuksille, joissa tasainen korkea teho ei ole kriittinen.

Kysymys 4: Kuinka estän sisäpihan sisäänkäynnin valoja häiritsemästä naapureita tai aiheuttamasta valosaastetta?

Kolme suunnitteluvaihtoehtoa säätelee valon pääsyä ja ylöspäin suuntautuvaa valon pilaantumista: (1) Käytä täysin leikattuja tai puolikatkaisttuja kiinnikkeitä jotka suuntaavat kaiken valon alaspäin ja sivulle ja estävät ylöspäin suuntautuvan roiskeen. Lyhtytyyliset valaisimet, joissa on näkyvissä olevat polttimot näkölinjan yläpuolella, saastuttavat eniten valoa – valitse sen sijaan valaisimet, joissa on läpinäkymättömiä kansia ja hajaantuneita sivupaneeleja. (2) Kulmavalonheittimet tiukasti omaisuuden rajojen sisällä – 45° alaspäin suunnattu kulma säteen ollessa suunnattu enintään ominaisuusviivaa pidemmälle. (3) Käytä himmennystä puolenyön jälkeen – ympäristöpiirien vähentäminen 30 %:iin kello 23–04 jälkeen käytännössä eliminoi naapureiden haitat ja säilyttää pelotteen. Jos naapurin läheisyys on huolenaihe, valitse kalusteet lämmin 2700K värilämpötila , joka on paljon vähemmän häiritsevä ihmisen vuorokausirytmiä ja vähemmän häiritsevä visuaalisesti kuin viileä valkoinen valo samalla lux-tasolla.

K5: Pitäisikö sisäpihan sisäänkäynnin valaistuksen olla erillisessä sähköpiirissä?

Kyllä – sekä käytännön että turvallisuussyistä, ulkopihan sisäänkäynnin valaistuksen tulee aina olla erillisessä ulkopiirissä suojattu GFCI-katkaisijalla (Ground Fault Circuit Interrupter). Erillinen piiri estää sisävikoja tuhoamasta ulkovalaistusta ja välttää jaettujen piirien ylikuormituksen. GFCI-suojaus on koodivaatimus useimmilla lainkäyttöalueilla kaikille ulkopistorasialle ja -valaisimille. Jos käytetään älykkäitä ohjaimia tai liikeantureita, erillinen piiri yksinkertaistaa myös ohjelmointia ja välttää häiriöitä muiden kuormien kanssa. Suuremmissa sisäänkäyntiasennuksissa, joissa on useita valaisintyyppejä, harkitse erillisiä piirejä ympäristövalaistukseen (valokennoohjattu), polkuvalaistukseen ja turvavalonheittimiin (PIR-ohjattu) – tämä mahdollistaa jokaisen kerroksen itsenäisen ohjauksen ja ylläpidon.

Kysymys 6: Kuinka usein sisäpihan sisäänkäynnin valaisimet tulee huoltaa?

LED-pihan sisäänkäyntivalaisimet vaativat huomattavasti vähemmän huoltoa kuin perinteiset valaisintyypit, mutta eivät nollahuoltoa. Käytännön aikataulu: kuukausittain —Tarkista silmämääräisesti kaikki kiinnikkeet vaurioiden, linssin huurtumisen tai kohdistusvirheiden varalta; tarkista, että PIR-anturit laukeavat oikein. 6 kuukauden välein - Puhdista linssin suojukset kostealla liinalla poistaaksesi lian, hämähäkinseitit ja hapettumisen, jotka voivat vähentää valotehoa 10-30 % vuodessa ; tarkista kaikki kiinnitystarvikkeet korroosion varalta; varmista, että kaapelin läpiviennit on sinetöity. Vuosittain —testaa ja tarvittaessa kalibroi uudelleen PIR-anturin herkkyys ja ajoitus; tarkista kaikki kytkentärasioiden johdotusliitännät kosteuden pääsyn varalta; varmista, että himmennysohjaimet ja valokennoanturit toimivat oikein. Laadukkaat LED-valaisimet, joiden käyttöikä on 50 000 tuntia, vaativat lampun vaihtamisen vain 17 vuoden välein 8 tunnin välein yössä – mutta kuljettaja (elektroninen ohjauslaite) saattaa olla tarpeen vaihtaa 10–12 vuoden kuluttua ankarissa ulkoilmaolosuhteissa.
